Docker의 작동 구조

Namespace

Docker는 리눅스 커널의 namespace 기능을 사용하여 컨테이너라는 독립된 환경을 만듭니다. Namespace는 한 덩어리의 데이터에 이름을 붙여 분할함으로써 충돌 가능성을 줄이고 쉽게 참조할 수 있는 개념으로 같은 이름의 객체라도 속해 있는 namespace가 다를 경우 다른 실체로 처리됩니다. 리눅스 커널의 namespace는 다음 6가지 독립된 namespace를 지원합니다.

Namespace
PID namespace	PID란 Process ID의 약자로 리눅스에서 각 프로세스에 할당된 고유 ID를 말하며, namespace가 다른 프로세스끼리는 서로 액세스 할 수 없습니다.
Network namespace	네트워크 디바이스, IP 주소, 포트 번호, 라우팅 테이블 과 같은 네트워크 리소스를 namespace마다 독립적으로 가질 수 있습니다. 또한, 중복 포트 바인딩으로 호스트 OS 상에서 사용 중인 포트도 컨테이너 안에서 동일하게 사용할 수 있습니다.
UID namespace	UID namespace를 통해 사용자, 그룹을 namespace 별로 독립적으로 가질 수 있습니다. 또한, namespace 상에서 root, 호스트 OS 상에서 일반 사용자로 취급이 가능하도록 namespace 안팎에서 서로 다른 UID/GID를 가질 수 있습니다.
MNT namespace	리눅스는 파일 시스템을 사용하기 위해서 OS에 장치를 인식시키는 마운트가 필요합니다. MNT namespace를 이용해서 호스트 파일 시스템과 별도로 독립적으로 파일 시스템을 mount/unmount 가능합니다.
UTS namespace	Namespace 별로 호스트명이나 도메인명을 독자적으로 가질 수 있습니다.
IPC namespace	IPC 는 Inter-Process Communication의 약자로 IPC namespace를 통해 namespace 별로 프로세스 간의 독립적인 통신 통로를 할당받을 수 있습니다.



Control groups

Namespace와 더불어 도커는 물리 머신 상의 자원을 여러 컨테이너가 공유하여 작동하므로 리눅스 커널의 control gropus (cgroups) 기능을 사용하여 자원의 할당 등을 관리합니다.

cgroups는 프로세스를 그룹화하여 그 그룹 안에 존재하는 프로세스와 스레드에 대한 물리 머신 리소스 (cpu 사용량, 메모리 사용량, devices 접근 권한 등) 할당을 관리합니다. 예를 들어 컨테이너 안의 자원을 제한함으로써 하나의 컨테이너가 머신 리소스 전체를 모두 사용해버리는 일을 방지할 수 있습니다.



네트워크 구성

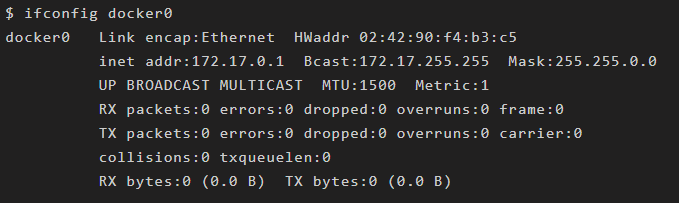

리눅스에 도커를 설치하면 서버의 물리 NIC (Network Interface Controller)에 연결된 docker0 라는 가상 브리지 네트워크가 생성됩니다. 이 docker0 브리지는 컨테이너가 통신하기 위해 사용되며, 컨테이너를 생성하면 자동으로 이 브리지를 활용하도록 설정되어 있습니다. 또한, docker0 는 172.17.0.0/16 서브넷 마스크를 가지므로 컨테이너가 생성되면 이 대역 안에서 IP를 할당받게 됩니다. (컨테이너가 재시작할 때마다 변경됩니다)

컨테이너가 외부와 통신하기 위해 도커는 2개의 네트워크 인터페이스를 생성합니다. 하나는 컨테이너 내부 namespace에 할당되는 eth0 이며 나머지 하나는 호스트 네트워크 브리지 docker0 에 연결되는 veth (virtual eth) 인터페이스입니다. 할당받은 172.17.0.0/16 대역대의 IP는 eth0에 자동으로 할당됩니다.

도커 컨테이너와 외부 네트워크가 통신을 할 때는 docker0 과 호스트 OS의 물리 NIC에서 패킷을 전송하는 장치가 필요한데 도커에서는 NAPT (Network Address Port Translation)을 이용합니다. 먼저, NAT (Network Address Translation)과 NAPT에 대해 알아보겠습니다.

NAT

NAT는 하나의 공인 IP를 여러개의 사설 IP로 변환하여 사설망과 외부망 사이에서 중개자 역할을 하는 것으로 보통 공유기가 그 역할을 합니다. NAT를 사용하면 하나의 공인 IP주소에 대해 여러개의 사설 IP를 사용할 수 있으므로 IP주소를 효율적으로 사용할 수 있고, 외부망에서 접근시 공유기를 거쳐야 하므로 보안이 강해집니다.

사설망에서 외부망으로 통신을 시도하면 데이터 패킷을 무조건 공유기를 거치게 되어 있습니다. 따라서 공유기는 통신을 위해 패킷 안의 사설 IP주소를 공인 IP로 임의 수정하여 목적지로 발신합니다. 목적지 IP주소에서는 요청 사항에 따라 공유기의 공인IP를 넣어 패킷을 발신합니다. 이때, 게이트웨이 (공유기) 에서는 NAT Table이란 것을 저장하여 어떤 주소에서 어떤 주소로 발신했는지를 기록한 후 응답 패킷이 되돌아오면 그 값을 찾아서 해당하는 사설 기기에게 발신합니다.

NAPT

위의 NAT의 통신 방식에는 여러 개의 사설 기기가 동시에 같은 외부망 주소로 접속을 요청했을 때 NAT Table 상에서 목적지 IP가 중복되므로 해당하는 사설 기기에 응답 패킷을 보낼 수 없게 되버립니다. 이를 해결하기 위해 NAPT는 IP뿐 만 아니라 포트까지 바꾸어 보내버립니다. 즉, 사설 IP별로 서로 다른 포트 번호로 변환하여 통신함으로써 게이트웨이에서는 NAPT Table의 포트 번호를 통해 해당하는 사설 기기에 응답 패킷을 보낼 수 있습니다. 이를 IP Masquerade라 합니다.



도커에서는 리눅스 iptables를 이용해 NAPT기능을 사용하여 컨테이너 시작 시에 컨테이너 안에서 사용하고 있는 포트를 가상 브리지인 docker0 에 별도로 설정합니다. 예를 들어 컨테이너 안의 웹 서버가 사용하는 80번 포트를 호스트 OS의 8080번 포트로 전송하도록 설정합니다. 그러면 외부 네트워크에서 호스트 OS의 8080 포트에 접근하면 컨테이너 안의 80번 포트로 연결됩니다.
